6 つのランナー プラスチック パレット 供給元

ランナープラスチックパレット6個 ランナー ベース パレット形式の構造的に高度な進化を表しており、標準的なランナー構成で使用される 3 つではなく、6 つの全長縦方向ランナーをデッキの下に配置します。このランナー数の 2 倍化により、パレットの荷重分散特性、コンベアの安定性、ラッキング性能が根本的に変化し、最も要求の厳しい高荷重、高サイクル、高精度の物流環境では、ランナー 6 個のプラスチック パレットが推奨仕様となります。 3 つのランナー パレットが一般的な倉庫保管および軽中量のラック用途に優れているのに対し、6 つのランナー プラスチック パレットは、最大の構造剛性、最小限のデッキのたわみ、および一貫した自動化システムの互換性が交渉の余地のない運用要件であるシナリオ向けに設計されています。

重自動車製造や精密エレクトロニクス物流から医薬品コールドチェーンや大型食品加工に至るまで、さまざまな業界が、標準的な積載キャリアとして 6 つのランナープラスチックパレットを採用しています。この形式の連続 6 点ランナー接触は、脚ベースのプラスチック パレットが匹敵することのできないレベルの床安定性とラック積載性能を実現するとともに、そのポリマー構造により、現代のサプライ チェーンが必要とする衛生性、耐薬品性、寸法の一貫性、および寿命後のリサイクル可能性を提供します。

なぜランナーが6人なのか？強化されたランナー密度の構造ロジック

6 つのランナー構成の背後にある工学的理論的根拠は、ビーム理論と荷重分散物理学に根ざしています。積載されたパレットがラック ビーム上に置かれると、パレット デッキは 2 つの支持点間にまたがる水平ビームとして機能します。縦方向のランナーの数が増えると、隣接するランナー間の有効な非支持スパンが短くなり、その結果、負荷がかかった状態で各ランナーが受ける曲げ応力とたわみが小さくなります。実際には、標準的な 900 mm のラッキング ビーム スパン上の 6 つのランナーのプラスチック パレットはたわみます。 約 35 ～ 40% 削減 同一の荷重条件下での同等の 3 ランナー パレットよりも優れた性能を発揮します。

このたわみ防止性能は、パレットのたわみがたとえ中程度であっても、積載物の不安定性、製品の損傷、および取り出しシステムのエラーを引き起こす可能性がある、高層選択ラック、ドライブインラック、および自動保管および取り出しシステム (AS/RS) において非常に重要です。また、6 つのランナー形式は、劇的に安定した床接触面を提供します。パレットの全幅にわたってランナーが配置されているため、パレットは平らでない床面での揺れに耐え、ランナーの長さ全体にわたってローラー コンベア ベッドとの一貫した接触を維持し、高速仕分けシステムでコンベアの流れを妨げる可能性がある断続的な接触バウンスを排除します。

6 つのランナー構成の主な構造上の利点

• スパン中央のたわみの低減: 単位幅あたりのランナーの数が増えると、サポートされていないスパンが短くなり、ラック環境での重荷重や分散荷重によるデッキのたわみが最小限に抑えられます。
• 強化された床の安定性: 6 つの連続接触レールは、平らでない床の上でのパレットの揺れを防ぎ、静的保管およびフォークの係合時の荷重の安定性を向上させます。
• 優れたコンベア互換性: ランナーの適用範囲が広いため、ローラーおよびチェーンコンベアベッドとの一貫した接触が提供され、自動化システムでの揺れ、詰まり、コンベアの衝撃イベントが軽減されます。
• より高いラック耐荷重: 6 つのランナーの構造的冗長性により、3 つのランナーに相当するものを 20 ～ 35% 超えるラック荷重認定が可能になります。
• より良い負荷分散: ランナーの設置面積が広いため、床圧がより広い範囲に分散され、倉庫の床材とラックのビームにかかる点荷重が同時に軽減されます。

材料オプションとそれらが 6 ランナー パレットのパフォーマンスに及ぼす影響

6 つのランナー プラスチック パレットに選択された材料グレードによって、温度、耐薬品性、衝撃耐久性、および耐用年数の寸法にわたる動作範囲が決まります。 3 つのポリマー グレードが 6 つのランナー プラスチック パレットの生産に大きく影響します。 高密度ポリエチレン (HDPE) , ポリプロピレン(PP) 、そして リサイクルされた産業廃棄物ブレンド 。各素材は 6 ランナーの形状と異なる方法で相互作用します。PP の高い剛性はランナー構造のたわみ防止の利点を増幅し、HDPE の優れた低温衝撃耐性により、コールドチェーンの 6 ランナー パレット展開の標準となっています。

PP グレード 6 ランナー プラスチック パレットは、このシリーズの中で最も高い構造剛性を備え、静的なラック環境での継続的な重荷重下でのクリープ変形に耐えます。これは、パレットが数週間または数か月にわたってラック ベイに放置される場合に重要な特性です。 HDPE 6 ランナー パレットは、冷蔵保管と過酷な取り扱いを組み合わせた用途向けに仕様化されており、材料は低温脆化とフォークリフトのタインの噛み合いによる繰り返しの衝撃に同時に耐える必要があります。リサイクル ブレンド 6 ランナー パレットは、ラック密度が低い一般的な倉庫環境で、運用要件がリサイクル材料の低下した性能範囲内に収まるコスト重視の用途に役立ちます。

6 ランナー vs. 3 ランナー プラスチック パレット: パフォーマンス分析

6 ランナー プラスチック パレットと 3 ランナー プラスチック パレットのどちらを選択するかは、産業用パレットのフリート調達において最も重要な形式の選択の 1 つです。どちらの形式も、ランナーベースのアーキテクチャとその核となる利点、つまり双方向のフォークリフトエントリー、脚ベースのパレットと比べて優れたラック積載性能、一貫したコンベア接触を共有しています。差別化要因は、6 つのランナーの構造的冗長性が目に見えるほど優れた結果を生み出す高負荷、高サイクル環境で明らかになります。

ビームスパンが900～1100mmで、超過荷重のラック用途 1パレットあたり3,000kg 6 つのランナー プラスチック パレットは、3 つのランナー パレットではフリートのライフサイクル全体にわたって一貫して提供できない可能性がある、必要な構造的マージンを提供します。繰り返される荷重サイクル (パレットごとに年間数百サイクルを完了する高スループット AS/RS 設置では一般的) では、6 つのランナー形式では、より多くの構造部材間で荷重が分散されるため、ランナーごとに蓄積される累積疲労応力が少なくなります。これは、同一条件下で 3 つの同等のランナーと比較して、6 つのランナー パレット フリートの耐用年数が大幅に長くなり、使用中の修理率が低下することを意味します。

トレードオフは主に質量の 1 つです。通常、ランナー プラスチック パレット 6 枚の重さになります。 4～8kg増加 同じサイズと材質グレードの同等の 3 つのランナー形式よりも優れています。フォークリフトの積載量マージンが制限されていない作業では、この重量増加は実際的な影響を及ぼしません。航空機の地上支援やペイロード制限が厳しい特殊なリフト装置の場合は、追加の質量を選択基準に考慮する必要があります。

標準サイズ、デッキオプション、カスタマイズ

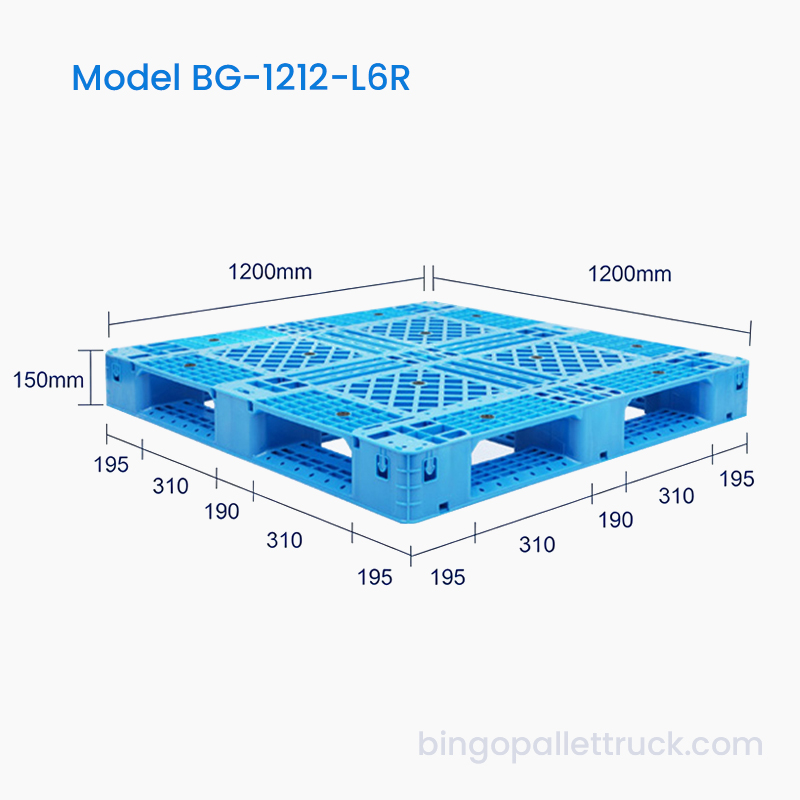

6 つのランナー プラスチック パレットは、世界的なラック インフラストラクチャおよび輸送ユニットの標準に合わせて、標準的な国際物流フットプリントの全範囲で利用可能です。最も一般的な形式は次のとおりです。 1200×1000mm , 1200×800mm 、そして 1200×1200mm — すべてが標準の選択的ラッキング ビーム構成との直接の互換性を提供します。ランナーの向きはパレットの長さに沿って配置され、双方向構成で短辺からフォークが入ります。アプローチ方向の柔軟性が必要な用途には、ノッチ付きランナーまたはクロスボードを備えた 4 方向エントリーのバリエーションが利用可能です。

デッキ表面のオプションには、最大限の製品サポートと流出封じ込めのための固体クローズドデッキ、食品加工やコールドチェーン用途での換気と排水のための穴あきデッキ、輸送中に追加の横方向の安定性が必要な荷物用のリブ付きまたはテクスチャード加工された滑り止め表面が含まれます。ランナーの高さ (フォーク タインとハンド ジャッキのクリアランスを決定する) は通常、次の範囲で指定されます。 110mmと160mm 使用する取り扱い機器によって異なります。 ビンゴ は、各顧客の施設の正確な機器インターフェイスに一致する正確なランナー高さ仕様に合わせて 6 つのランナー プラスチック パレットを設計します。

6 ランナー プラスチック パレットの産業用途

6 つのランナー プラスチック パレットの性能プロファイルは、高いラッキング荷重、低いたわみ、優れたコンベアの安定性、長いサイクル寿命を特徴としており、標準的なパレット形式が実際の限界に達している一連の業界の要件に正確に対応しています。これらのアプリケーションを理解することは、物流管理者が 6 ランナー形式が適切な投資であるかどうかを判断するのに役立ちます。

自動車および機械の重量部品の保管

エンジン ブロック、ギアボックス アセンブリ、ボディ スタンピング、重量サブアセンブリを扱う自動車部品倉庫では、定期的に次のような荷物が積み込まれます。 パレットあたり 3,500 ～ 5,000 kg 選択的なラックシステムへ。これらの荷重レベルでは、3 つのランナーと 9 フィートのパレットは、特に繰り返しのサイクリングで疲労によるわずかな寸法変化が生じた後では、限界的なラック性能を示す可能性があります。 6 つのランナー プラスチック パレットは、進行性のたわみやビームの過負荷を発生させることなく、フリートのライフサイクル全体にわたってこれらの荷重を一貫して処理するための構造的予備容量を提供します。

高密度自動倉庫と自動搬送システム

保管および取り出しクレーンが 1 ～ 3 m/s の速度で動作する高層自動倉庫設置では、動的荷重下でのパレットの完全性が重要です。 6 つのランナー形式の強化された構造的冗長性により、加速、減速、およびビーム係合荷重を伴う数百回の AS/RS サイクル後でも、パレットは信頼性の高い自動回収に必要な公差内にその寸法プロファイルを維持します。また、供給および取り出しコンベア システムのコンベア ベッドとランナーが連続的に接触するため、輸送中の振動による荷重のずれが軽減され、デリケートな商品が保護されます。

医薬品および規制対象のコールドチェーン物流

医薬品 GDP ガイドラインでは、ロード キャリアが温度サイクル全体にわたって、また長期にわたる静的ラック保管期間にわたって一貫した寸法安定性を維持することが求められています。 PP グレード 6 のランナー プラスチック パレットは、長期間の静荷重下でのクリープ変形に対する耐性が製薬用途で特に高く評価されており、ラックに数週間または数か月保管されたパレットにたわみが蓄積せず、荷重の安定性を損なったり、WMS 寸法アラートをトリガーしたりすることがなくなります。 Bingo の 6 つのランナー シリーズの標準オプションとして利用できる RFID 統合は、追加の手動処理手順なしで完全な GDP 追跡および追跡コンプライアンスをサポートします。

大型食品の加工と冷蔵保管

大量の均一な荷重（バルク穀物、飲料ケース、大型コンテナ形式）を扱う食品加工施設は、圧力点が集中することなく製品重量を均一に分散する 6 つのランナー プラットフォームの広い支持面の恩恵を受けます。 HDPE 6 ランナー パレットは、爆風冷凍庫の温度に耐えます。 −40℃ 完全な熱水高圧洗浄消毒により、コールドチェーンの完全性と食品グレードの衛生コンプライアンスの二重の要求をサポートします。非多孔質のランナー表面は液体の浸入と細菌の定着を防ぎ、追加の表面処理なしで HACCP、BRC、および IFS 規格の要件を満たします。

6ランナープラスチックパレットの市場成長の軌跡

6ランナープラスチックパレットセグメントは、世界的な高層自動倉庫インフラの拡大、食品安全と医薬品コンプライアンス要件の厳格化、重量物産業部門における木製パレットからプラスチックパレットへの大規模な移行という3つの力が合わさって、過去6年間で成長が加速してきました。世界のプラスチックパレット市場は推定で 2024年に65億ドル 、6 つのランナーのサブセグメントは、年平均約 19～22% — 市場全体の CAGR 11 ～ 13% を大幅に上回っています。

アジア太平洋地域は、中国、インド、東南アジアにおける医薬品コールドチェーン、食品加工インフラ、電子商取引オートメーションの積極的な拡大に牽引され、6ランナープラスチックパレットにとって最もダイナミックな地域成長市場となっている。欧州の需要は自動車のジャストインタイムサプライチェーンとFMCG流通自動化に集中している一方、北米の成長は、電子商取引フルフィルメントにおけるAS/RS導入の加速と、木製パレット形式からの広範な化学部門のコンプライアンス移行を反映している。

衛生、コンプライアンス、トレーサビリティの機能

6 つのランナー プラスチック パレットは、プラスチック パレット素材の固有の衛生上の利点をすべて共有しています。非多孔質表面は細菌の定着を防ぎ、液体汚染物質を吸収せず、次の方法で完全に消毒できます。 最高80℃の温水高圧洗浄 、蒸気、苛性洗浄剤、食品グレードの消毒剤。 6 つのランナー プラスチック パレットのランナー形状は、内部空洞やアクセスできない空隙がないように特別に設計されており、食品グレードのハイケア加工環境や医薬品製造における重要な要件であるパレットの自動洗浄中に洗浄液がすべての表面積に確実に到達します。

ランナー プラスチック パレット 6 個は完全に免除されます。 ISPM-15 植物検疫処理要件 国際貿易における木製パレットに適用できるため、国境を越えた輸出書類が簡素化され、税関検査場での熱処理や燻蒸処理の遅れが解消されます。 GDP 医薬品ガイドラインまたは HACCP 食品安全フレームワークに基づいて運営されている施設向けに、6 つのランナー プラスチック パレットは、木製の代替品では構造的に再現できない、準拠し、文書化され、洗浄可能な荷台プラットフォームを提供します。 RFID タグのポケットは、パレットのライフサイクル全体にわたって自動化されたトラックアンドトレースの統合を実現するために、生産中にランナー本体に成形できます。

6 つのランナー プラスチック パレットの持続可能性に関する認証

6 つのランナー プラスチック パレットは、強力で定量化可能な持続可能性プロファイルを提供します。 HDPEとPPの素材は、 100% リサイクル可能 耐用年数が終了すると、粒状材料はベース材料の品質を損なうことなくポリマー生産の流れに戻り、ほとんどの耐用年数が終了した木製パレットの流れとは相容れない真の閉ループリサイクルが可能になります。 6 ランナー プラスチック パレットの耐用年数は長く、標準的な産業条件下では通常 10 年を超え、負荷サイクルは 600 回を超えます。これは、単一の 6 ランナー パレットがパレットの生産に取って代わることを意味します。 木製パレット 4～6 枚 これは、木材消費量、輸送排出量、製造時の炭素強度が大幅に減少していることを示しています。

スコープ 3 の排出削減を約束している顧客にとって、木製パレットを長寿命のプラスチック代替品に置き換えることは、文書化された定量化可能なサプライチェーンの脱炭素化行動となります。 Bingo の 6 つのランナー プラスチック パレットは、循環経済調達要件を持つ顧客向けに、産業廃棄物をリサイクルした HDPE または PP コンテンツを使用して入手でき、持続可能性報告の目的で提供される完全な材料トレーサビリティ文書が付属しています。

ビンゴについて

ビンゴは倉庫・物流機器の製造・販売・サービスを専門とする企業です。ビンゴは、さまざまな倉庫保管および物流シナリオの機器ニーズに焦点を当て、資材の保管と取り扱いのためのワンストップの統合ソリューションを世界中の顧客に提供しています。 6 つのランナー プラスチック パレット、3 つのランナー パレット、9 フィート パレット、ラッキング システム、および自動倉庫の統合に関する深い専門知識を備えており、 Bingo は、世界中の自動車、製薬、食品加工、化学、電子商取引分野にわたる産業顧客にサービスを提供しています。ポリマー材料エンジニアリングから金型設計、射出成形製造、寸法認証、全荷重試験に至る当社の垂直統合された製造能力により、6 つのランナーのプラスチック パレットがすべて正確な仕様を満たし、一貫した長期的な構造性能が保証されます。
