フォークリフトのパレットラックの保護: 倉庫の損傷を防ぐための実践的なガイド

物流センターでの定期的な巡回中に、倉庫管理者はパレット ラックの底部フランジに小さなへこみがあることに気づきました。そのベイには荷重がなかったため、へこみは表面上のものとして記録されました。 3 週間後、フォークリフトが同じ柱をかすめ、へこんだ部分が座屈し、パレットのベイ全体が床に落ちました。パレット ラックの損傷は通常、小さな衝突、無視された警告標識、予想よりもはるかに早く構造物が故障するなどして起こります。

フォークリフトパレットラック保護は付属品ではありません。これは倉庫の安全性と資産管理の基本的な部分です。ほとんどのラック システムでは、支柱と通路の端は、横方向の衝撃ではなく、垂直方向の荷重を支えるように設計されています。フォークリフトが低速で保護されていない支柱に衝突すると、その部材の耐荷重が大幅に低下する可能性があります。最初の衝撃の前にラックを保護し、通常の操作の一環として保護を検査および維持します。

パレット ラックの保護が思っている以上に重要な理由

保護されていない支柱は、すべてのパレット ラックの弱点です。ビームやパレットからの圧縮荷重を支えるように設計されています。フォークリフトの側方からの衝撃によりコラムフランジが曲がり、断面が変形すると荷重経路が変化します。曲がったコラムはまだ現在の重量を保持している可能性がありますが、二次衝撃、荷重の移動、または通常のラックの振動などの追加の応力を吸収する能力のほとんどを失います。

上の表は、専用の保護を備えていない倉庫におけるパレット ラックの損傷の最も一般的な原因をランク付けしています。フォークリフトの支柱に対する衝撃が最も多くを占め、次に通路の端での衝撃が続きます。積み下ろしのエラーも、衝突が発生していない場合でも一貫した損害を引き起こします。上位 2 つのソースは、単純なガードが違いを生む可能性がある場所で発生するため、この分布は重要です。したがって、支柱と通路の端をカバーする保護プログラムにより、ほとんどのリスクに対処できます。割合は施設によって異なる場合がありますが、パターンは驚くほど一貫しています。

重要な詳細の 1 つは、目に見えるダメージと隠れたダメージの違いです。支柱の背面のへこみは、素早い通過中には見えないかもしれませんが、それでも支柱の構造能力を変化させます。そのため、フレームの曲がりが見つかった後ではなく、損傷が検出される前に保護を取り付ける必要があります。

注目すべき場所: 支柱、ラックエンド、ビームエンド

パレットのラックには、フォークリフトが衝突する可能性が最も高い 3 つのゾーンがあります。通路に面した支柱、通路の角にあるラックの端、荷物が出入りするビームの端です。衝撃の角度と頻度が異なるため、各ゾーンには異なるタイプのガードが必要です。

効果的なアプローチは、これら 3 つのゾーンを 1 つのシステムとして扱います。フォークリフトが通路の端で曲がるとき、ラックエンドガードが最初の攻撃を受け、トラックをアップライトから遠ざけるように誘導します。荷重が急激にかかると、ビーム端の衝撃プレートがロック機構を保護します。このように、各通路の交通パターンに合わせて保護を行うと、最大限の効果が得られます。

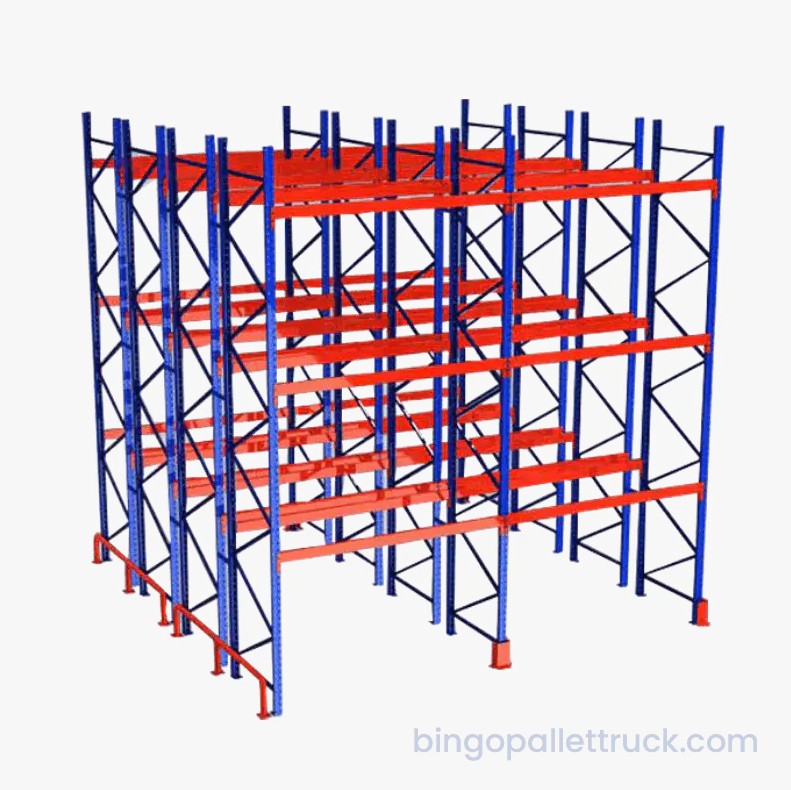

調整可能なビームを備えた頑丈な選択的パレットラッキング この調整可能なビームパレットラックは、1 層あたり最大 1800 kg をサポートし、柔軟な保管レイアウトに適しています。ここでは、通路の保護とフォークリフトのクリアランスのニーズを評価するための構造ベースとして関連します。 製品を見る→

保護オプションの比較: ガード、バリア、ボラード

倉庫オペレーターは、いくつかの基本的な保護方法から選択できます。コラム ガードは支柱の周囲を包み込み、ラック エンド ガードは列の外面を保護し、ボラードまたはバリアはフォークリフトの通行とラックの間に物理的な分離を作成します。適切なオプションは、通路の幅、トラックの種類、特定のエリアが衝突される頻度によって異なります。

縦棒グラフは、階層化された保護計画の影響を示しています。保護のない施設では、年間 20 件を超えるラック損傷事故が簡単に記録される可能性があります。基本的な柱ガードを追加すると、直立衝突の数は減りますが、通路の端と梁の端が露出したままになります。直立プロテクター、エンドガード、バリアを含む完全な保護プログラムにより、その数はわずか 1 桁にまで下がります。これは固定された数ではありません。この傾向は業界の観察と一致しています。保護機能がわずかに強化されただけでも、修理コストとダウンタイムは急速に減少します。

レーダー チャートでは、2 つの一般的な保護材料を 5 つの性能基準で比較しています。青い多角形は、耐衝撃性が高く、取り付け速度が遅いスチール製ガードを示しています。明るいポリゴンは、取り付けが速く、耐衝撃性がわずかに低いポリマー ガードを示しています。コストとメンテナンスの容易さはどちらも同等ですが、狭い通路では視認性の点で軽量のポリマー製ガードが有利です。トレードオフは明らかです。スチールは最も強力な点保護を提供しますが、ポリマーは取り付けと検査が容易です。激しい衝撃が頻繁に起こる通路では、依然としてスチールがより安全な選択肢です。交通量の少ないエリアでは、ポリマーは多くの場合、より低い設置コストで十分な保護を提供します。

フォークリフトの衝撃を軽減するレイアウトとデザインの選択

ラックの保護はガードを追加するだけでは終わりません。倉庫のレイアウトによって、フォークリフトがラックに接触する頻度が決まります。狭い通路、ラック端付近の死角、十分な回転スペースのない積み込みエリアなどは、衝撃を受ける条件を生み出します。設計を選択することで、問題が発生する前にこれらの条件を取り除くことができます。

折れ線グラフは、保護プログラムが実装された後の一般的なパターンを示しています。ラックには専用のガードがないため、最初の 3 四半期では、損傷事故が依然として高水準にあります。第 4 四半期の終わりに、保護装置が設置され、オペレーターのトレーニングが始まります。その後、報告された影響の数は着実に減少します。線の 2 つのセグメントにより、保護前の高いプラトーと保護後の下降傾向という効果が簡単にわかります。通路のレイアウトや交通の流れも調整する施設では、このパターンがさらに強くなることがよくあります。

• フォークリフトの回転半径とラックの端の間のクリアランスを、ラックのメーカーが推奨する最小値以上に保ちます。
• ブラインド通路の交差点にはミラーまたは凸型安全ミラーを設置してください。
• 視認性の高い床マーキングを使用して、オペレータを積み込みゾーンに誘導します。
• フォークリフトがラック内で移動する距離を制限するフローラックまたはドライブインラックの設計を検討してください。

レイアウト変更には必ずしもコストがかかるわけではありません。交通量の多い通路をラックの端から離して再割り当てし、各列の端に方向転換サークルを追加し、ラックに垂直に近づくようにオペレーターをトレーニングすることで、大規模な改修を行わずに衝撃の頻度を減らすことができます。

シンプルなパレット ラック保護計画を作成する

パレット ラックの保護を始めるために倉庫全体を再設計する必要はありません。実践的な計画はウォークスルーで始まり、スケジュールされたチェックで終わります。以下の手順は、既存の施設では十分に簡単ですが、新しい構築では十分柔軟です。

1. すべての通路を歩き、支柱とラックの端に曲がり、傷、ガードのずれがないか印を付けます。
2. 最初に最も露出した柱に保護を取り付けます。通常は各通路の端にある最初の 2 本の支柱と、曲がり角付近のすべての柱に保護を取り付けます。
3. トラックに目に見える損傷がない場合でも、ラックとの接触があった場合は報告するようフォークリフトのオペレーターを訓練してください。
4. 影響が報告されるたびに文書化された検査をスケジュールし、年に 1 回ラック全体の監査を実行します。
5. ガードを交換する前に、ブラインドコーナーや狭い方向転換エリアのレイアウトを見直し、交通の流れを調整してください。

ラック自体が古い場合、または現在のフォークリフト群に適合しない場合は、より広範な安全投資の一環として保管構造のアップグレードを検討してください。高密度システムにより、フォークリフトが狭い列内で費やす時間が短縮され、適切に設計された選択ラックにより、オペレーターが荷物を安全に置くために必要な隙間が確保されます。施設固有の推奨事項については、 当社の倉庫ソリューションチームにお問い合わせください または当社のレビューをご覧ください 製造サプライチェーンソリューション 統合されたラックとハンドリングのセットアップが衝突のリスクをどのように軽減するかを確認します。
