大型電動パレット トラック: 2000 ～ 3000 kg の完全なバイヤーズ ガイド

すべての倉庫管理者は、手作業によるパレットの取り扱いが不可能になる瞬間を知っています。最も重いパレットは 2500 kg を超え、ドックのステージングエリアは保管ベイから 80 メートルの距離にあり、シフト計画では 2 人のオペレーターが押し進めるよりも多くのパレットの移動が必要です。定格 2000kg 以上の大型電動パレット トラックは、その方程式を変えます。物理的な負担がなくなり、サイクルタイムが短縮され、1 人のオペレーターが 2 人または 3 人の手動オペレーターでは太刀打ちできないペースを維持できるようになります。このガイドでは、真の大型電動パレット トラックと軽量モデルの違い、および倉庫と予算に応じて適切な構成を選択する方法について説明します。

大型電動パレットトラックの定義

パレット トラックは、定格容量が 2000 kg に達すると、重労働になります。そのレベルでは、シャーシ、駆動モーター、ホイール セット、およびコントローラーが、時折重量物を持ち上げるのではなく、継続的に全荷重で作業できるように設計されている必要があるからです。軽量モデルは 1000 ～ 1500 kg を扱うことができ、小売店のバックルームでは機能しますが、生産環境や流通環境では機能しません。ヘビーデューティモデルには、強化されたフォーク溶接、大型の駆動輪、熱保護機能を備えたモーターコントローラーが使用されているため、トラックは負荷を下げることなく8時間のシフトを通じて継続的に走行できます。最も一般的な 2 つの定格は、2000 kg と 3000kg です。 2000 kg クラスは安全マージンを備えた標準的なパレット積載に適しており、3000 kg クラスはパレットを 2 段積みにしたり、密度の高い荷物や単位重量が重いトレーラーに対応します。当社のハンドリング機器セクションで電動パレットトラックの全ラインナップを参照し、これらのモデルが完全なファミリーにどのように適合するかを確認してください。

2 番目に重要な違いは、オペレーターの位置です。トランシーバー構成により、オペレーターは床に座り、ハンドルの横を歩くことができるため、トレーラーや狭い保管通路内でトラックが短く機敏になります。スタンドオン構成では、乗馬プラットフォームとステアリングティラーが追加され、オペレーターが荷物を持って移動できるため、歩行時間がなくなり、快適なルートの長さが 1 サイクルあたり約 20 メートルから 60 メートル以上に増加します。どちらの構成も 2000 kg クラスと 3000 kg クラスで利用できます。正しい選択は、ルートの長さ、混雑状況、トラックに乗ったオペレーターの時間によって異なります。

大型電力のコストと節約効果

モデルを比較する前に、手動操作とバッテリー駆動の操作の生産性の差を確認してください。下のバーは、平均移動距離 45 メートルでの 8 時間シフトあたりの典型的なパレットの移動を示しています。

この数字は、平均移動距離 45 メートルの混合分散作業における現実的なシフト出力を表しています。手動パレット ジャッキは、移動ごとに押し、ポンピング、休憩が必要となるため、シフトごとに 150 ～ 200 個のパレットを移動します。頑丈なウォーキー電動パレットトラックは、モーターがすべての移動をカバーし、オペレーターはフォークの操縦と位置決めのために歩くだけなので、シフトごとにおよそ 400 ～ 450 個のパレットを持ち上げます。スタンドオン電動パレットトラックは、オペレーターが乗車し、ルートの両端で所要時間が大幅に短縮されるため、生産性がシフトあたり 600 ～ 700 パレットに向上します。正確な出力は通路の混雑、ドックレベラーの状態、積載重量によって異なりますが、ランキングは一貫しています。シフトあたり 200 個を超えるパレットを移動する作業では、電気トラックの限界に達するずっと前に、手動装置による人員配置の上限に達します。

2 番目のグラフは、機器、バッテリー、メンテナンス、エネルギー、オペレーターの労力を含む、同じワークロードに対する 5 年間の累積コストを示しています。

パレットジャッキのコストが電気トラックの数分の一であるため、手動ラインは低コストで開始されますが、人件費が積み重なるにつれて急速に上昇します。送電線の価格は、トラック、バッテリー、充電器込みで約 26,000 米ドルと高額ですが、年間の稼働率ははるかに平坦です。ほとんどの運行では 2 つの曲線が 9 か月目から 15 か月目の間に交差するため、電気トラックは最初の 2 年以内に価格プレミアムを十分に返済できます。クロスオーバー後は、月が増えるごとに、総コストの差が拡大し、電気トラックが有利になります。理由は簡単です。電動トラックは押したり歩いたりする作業をモーター駆動に置き換えるため、オペレーター時間あたりの作業量が増え、パレット移動にかかる最大のコスト要素が削減されます。 2 交代勤務の場合、同じ資産の年間量が 2 ～ 3 倍になるため、回収はさらに速くなります。主要コンポーネントの再確認については、電動パレットトラックの基本ガイドを参照してください。

トランシーバーまたはスタンドオン: レイアウトに適合する構成

強力な電力が必要であることがわかったら、トランシーバーかスタンドオンの選択が重要になります。トランシーバー モデルは、オペレーターが簡単に降りて、障害物を避けて短いシャーシを操縦できるため、トレーラーの積み込み、クロスドッキング、狭いピックアップ通路に最適です。スタンドオン モデルは、より長い移動距離、より広い通路、より高いスループット目標を備えた運用で活躍し、補給ゾーン間の乗車により毎日の時間を節約します。

このグラフでは、パレットあたりのコストが人件費と機械コストに分割されているため、各機器タイプがどこにお金を費やしているかを確認できます。手動のパレット ジャッキは、人件費が最も高く、通常は 1 パレットあたり 9 ～ 12 セントです。これは、人間の労力は時間がかかり、維持するには費用がかかるためです。ウォーキー電動パレットトラックは人件費をパレットあたり約 4 ～ 6 セントに削減しますが、機械のコストは 2 セント近くにとどまります。スタンドオントラックは、移動時間がなくなり、オペレーターがシフト全体のペースを保つため、労働力をパレットあたり 2 ～ 3 セントにさらに削減し、機械コストは約 2.5 セントになります。減価償却、バッテリーの充電、メンテナンスを含む機械のコストは、どのタイプでも少額にとどまり、電力による労働力の利点を相殺することはありません。年間 100,000 パレットの場合、1 パレットあたり 1 セントは約 1,000 米ドルに相当し、手動とスタンドオンの差は年間 7,000 ～ 9,000 米ドルに達する可能性があります。

レーダー チャートは、2000 kg クラスのトランシーバーとスタンドオン モデルを 6 つの特性にわたって 1 から 5 のスケールで評価します。トランシーバートラックは、オペレーターがトラックから離れてトレーラーや狭い待機レーン内で旋回できるため、操縦性と通路の柔軟性の点でより高いスコアを獲得します。スタンドオントラックは、移動速度とオペレーターの快適さの点でより高いスコアを獲得しており、ドックとラックの間の 60 メートル以上のルートに適しています。 2 つの構成は同じクラスの駆動モーターとスチール フォーク フレームを使用しているため、負荷容量とエネルギー効率がほぼ同じです。ルートが短く、通路が狭く、オペレーターがパレットの位置決めのために頻繁に降りる場合は、トランシーバーを選択してください。ルートが長く、床が空いていて、移動時間をすべて乗車時間に換算できる場合は、スタンドオンを選択してください。

平均移動距離を 25 メートル未満に抑えるほとんどの作業では、トランシーバー構成が最も低い購入コストと最高のスペース節約で作業をカバーします。 Bingo は、ドック作業や生産ラインへの供給用に構築された、折りたたみ式プラットフォームとサイド保護バーを備えた 2,000 kg のウォーキー電動パレット トラックを提供しています。

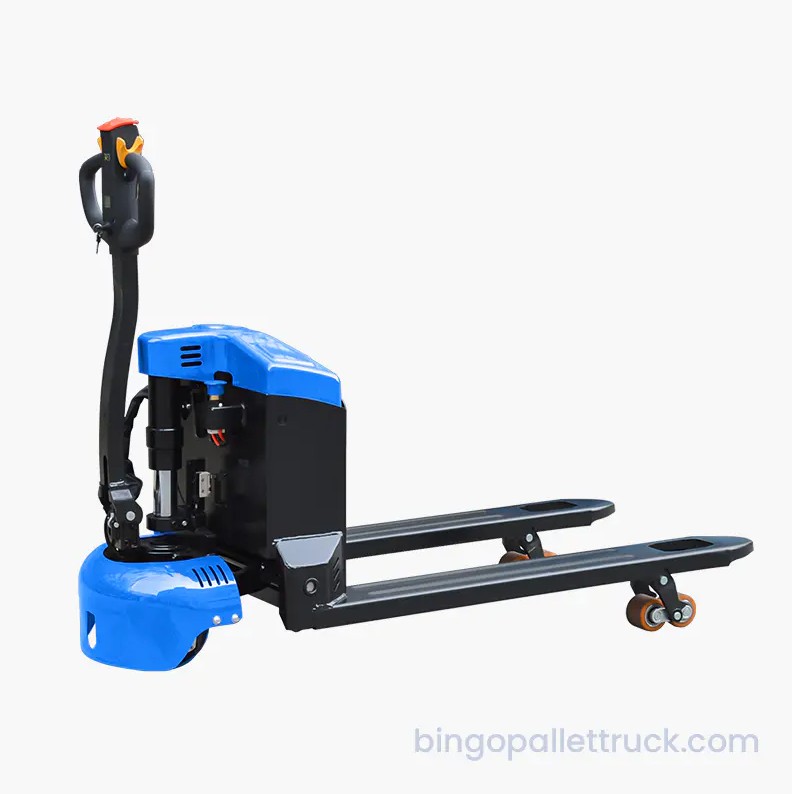

折りたたみプラットフォーム付き 2000kg ウォーキー電動パレットトラック このコンパクトなウォーキー パレット トラックは、短い移動やドック作業に適しており、折りたたみ式プラットフォーム、サイド保護バー、毎日の操作を容易にする内蔵充電器を備えています。 製品を見る→

大型電動パレットトラックの主な購入基準

容量やオペレーターの位置だけでなく、いくつかの仕様によって、大型電動パレットトラックが建物内で機能するかどうかが決まります。

• 許容容量の余裕: フォークのたわみとモーターの負荷が安全な範囲内に収まるように、最も重い通常のパレットより少なくとも 20% 上の定格のトラックを購入します。
• バッテリー稼働時間: 24 V 210 Ah バッテリーは中程度の作業の 1 シフトをカバーし、280 Ah パックまたはリチウム オプションは 2 シフトや高速充電ウィンドウに適しています。
• フォークの寸法: 1200 x 1000 mm のパレットには、少なくとも 1150 mm の長さのフォークが必要です。フォークの広がりとパレットの底部デッキに対する入口の高さを確認してください。
• 登坂性: 8% と評価された 2000 kg のトラックは、ほとんどのドック ランプに対応しますが、トレーラーのノーズ ランプには、より大きな駆動輪を備えた 3000 kg のトラックが必要になる場合があります。
• ホイールと床の互換性: ポリウレタン製ホイールは滑らかなコンクリートに適しており、より柔らかいコンパウンドはレンガや磨耗したスラブ上の振動を軽減します。
• サービスへのアクセス: コントローラの障害は最も重大なダウンタイムの原因となるため、ヒンジ付きトップ カバー、集中ヒューズ ボックス、交換可能なコンタクタを探してください。

モデルを最終候補に挙げる簡単な方法は、最悪の場合のパレット重量、最長ルート、シフト長を上記の仕様表に基づいて計算することです。 2000 kg クラスのすべての数値が余裕を持って一致する場合、購入価格とエネルギー使用量が低いため、より大きなトラックよりも早く利益が得られます。荷重、ランプ、または二重スタックのパターンが限界に近づく場合は、3000 kg クラスを選択するのがより安全な調達決定です。

パレットおよびラックとの統合

大型電動パレットトラックは単独では機能しません。フォークはパレットにきれいに入る必要があり、回転半径はラックのレイアウトに一致する必要があります。 9 フィートまたは 3 つのランナーを備えたプラスチック パレットは、引っ掛かることなく標準フォークを受け入れますが、ソリッドトップ パレットでは、ボトムデッキのクリアランスと一致するフォークの挿入高さが必要です。パレットが 2 段積みで到着した場合、トラックは両方を一緒に持ち上げるために十分なフォークの広がりと十分に高いロード ホイールの位置を必要とします。高密度ラックにも同じルールが適用されます。つまり、通路の幅がラックの支柱を越える必要があり、荷重は梁の耐荷重を下回っていなければなりません。

スタンドオンプラットフォームに移行せずに追加の容量マージンが必要な倉庫向けに、Bingo は強化フォークと頑丈なバッテリートレイを備えた 3000 kg のウォーキー電動パレットトラックも提供しています。

強化フォーク付き 3000kg ヘビーデューティ ウォーキー電動パレット トラック 強化されたフォークと頑丈なバッテリートレイを備えた大容量トランシーバーモデルは、スタンドオンユニットにアップグレードすることなく、追加の負荷マージンが必要な操作向けに構築されています。 製品を見る→

最終的には、最も重いパレット、最長の移動距離、および 1 日あたりのパレットの量の 3 つの数値によって決定されます。量がシフトあたり約 200 パレットを超える場合、大型電動パレット トラックはコストとスループットの両方で手動ハンドリングよりも優れています。ルートの長さが 60 メートルを超える場合、スタンドオン構成によりゲインが倍増します。 Bingo の 3000 kg スタンドオン電動パレット トラックは、クッション付きの乗車プラットフォームと 2 速耕耘機を備えており、長距離のプロファイルに適合します。

電動ステアリング付き3000kgヘビーデューティスタンドオン電動パレットトラック 長距離ルート向けに設計されたこのスタンドオン トラックは、クッション付きのプラットフォーム、2 速耕耘機、電動ステアリング、衝突防止アームを備えており、シフト全体にわたるオペレータの疲労を軽減します。 製品を見る→

一般的なドックやトレーラーの作業では 2000 kg クラスのウォーキーから始めて、パレットの重量、2 段積みの要件、またはランプのグレードによって余裕が必要な場合にのみ 3000 kg クラスにステップアップします。その結果、オペレーターは 1 名、バッテリー駆動のトラックは 1 台になり、最初の丸 1 か月間でパレットあたりのコストが目に見えるほど削減されました。 Bingo 営業チームと負荷プロファイルについて話し合えば、仕様書が適切なモデルをすぐに示します。
